최단 경로(Shortest Path) 2 - 벨만-포드 알고리즘(Bellman-Ford Algorithm)

벨만-포드 알고리즘(Bellman-Ford Algorithm)

벨만-포드 알고리즘은 알고리즘의 제안은 Alfonso Shimbel이 먼저 제시하였지만 Richard Bellman과 Lester Ford가 이후 각각 이 알고리즘을 발표하여 둘의 이름을 따와서 붙이게 되었다. 이 알고리즘은 음의 가중치는 허용하지만 가중치의 합이 음인 사이클은 허용하지 않는 것이 다익스트라 알고리즘과 차이점이다. 사이클의 합이 음수인 경우가 존재하는 경우 이를 발견하여 알려 줄 수 있다.

동작 과정과 원리

벨만-포드 알고리즘은 시작점부터 각 정점까지 이르는 최단 거리의 상한 값을 예측하여 구하고 실제 최단 거리와의 차이를 점차 줄여나가는 방식으로 동작한다. 이 값들을 담은 배열 $dist[]$ 는 알고리즘 종료시 실제 최단 거리를 담는다. 알고리즘 시작점의 스스로 도달하는 가중치가 0인 것과 다른 나머지 원소들은 INF로 초기화된 것 이외에는 정보가 없다고 본다. 따라서 시작점은 0으로 초기화하고 다른 정점들은 INF로 초기화한다. 예측 값을 실제 최단 거리에 가깝게 만들기 위해 다음과 같은 최단거리의 특성을 이용한다.

$dist[v] \leq dist[u] + w(u, v)$

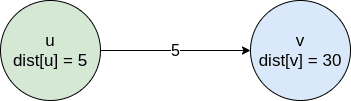

이를 아래의 그림을 통해 알아보면 $u$ 에서 $v$ 로 가는 간선의 가중치는 $5$ 이고 $u$ 까지 오는 최단거리는 $5$ 인데 $v$ 까지의 최단 경로는 $30$ 이다. 이는 모순이 되는 것이 $dist[u] + w(u, v)$ 는 $10$ 이므로 최단 거리 $dist[v]$ 는 $10$ 보다 클 수 없다.

$u$ 까지 오는데 걸리는 거리는 항상 $dist[u]$ 보다 작거나 같고 따라서 $dist[v]$ 는 $dist[u] + w(u, v)$ 라 할 수 있다. $dist$ 가 점차 줄어드는 이러한 과정을 $(u ,v)$ 에 대해 완화(relax)한다고 한다. 이 단어도 동적 프로그래밍과 같이 수학 분야에서 가져온 것이라고 한다.

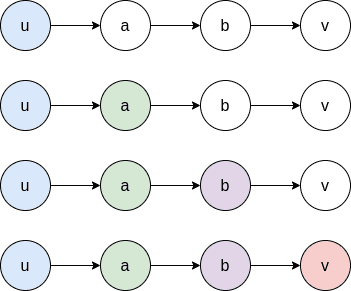

정점 $u$ 부터 정점 $v$ 에 이르는 최단 거리가 위 그림과 같다고 할 때 모든 간선에 대해 완화를 해보자. 먼저 $(u, a)$ 에 대한 완화가 이루어진다. 그렇게 되면 $dist[a] <= dist[u] + w(u, a)$ 가 되는데 시작점인 $dist[u]$ 는 $0$ 이다. 따라서 $dist[a] <= w(u, a)$ 가 된다. $w(u, a)$ 는 $u$ 에서 $a$ 로 가는 최단 경로가 되어야 하는데 그렇지 않으면 최단 경로가 아니기 때문에 모순이 된다.

$dist[u] = 0$
$dist[a] \leq w(u, a)$
$dist[b] \leq dist[a] + w(a, b)$
$dist[v] \leq dist[b] + w(b, v)$

최종적으로 모든 간선에 대해 완화하는 작업을 $n$ 번하게 되면 $n$ 개 이하의 간선을 사용하는 최단 경로를 모두 찾을 수 있다. 따라서 모든 간선이 완화가 실패할 때 까지 반복하면 최단 경로를 찾을 수 있다. 음수 사이클이 없는 경우 최단 거리는 최대 $V - 1$ 개의 간선만 있으면 되므로 모든 간선에 대한 완화 과정은 $V - 1$ 이면 충분하다.

음수 사이클

그래프에 음수 사이클이 존재하는 경우 최단 거리 문제는 제대로 해결할 수 없다. 벨만-포드 알고리즘도 음수 가중치를 허용하는 것일 뿐 음수 사이클이 존재하는 경우 최단 거리를 구할 수 없다. 다만 음수 사이클이 존재하는지에 대한 여부를 판별하도록 하여 오류를 던지도록 할 수 있다.

음수 사이클이 존재 여부를 파악하려면 $V - 1$ 번 모든 간선에 대해 완화를 시도하는 대신 $V$ 번 완화를 시도하면 된다. 그래프에 음수 사이클이 없다면 $V - 1$ 의 수행으로 최단 거리를 찾아내기 때문에 마지만 반복의 완화는 실패하게 된다. 만약 음수 사이클이 존재한다면 $V$ 번째 반복에서도 완화가 한 번은 성공하게 된다.

$dist[a] \leq dist[u] + 3$
$dist[v] \leq dist[a] - 5$
$dist[u] \leq dist[v] + 1$
$dist[a] + dist[v] + dist[u] \leq dist[u] + dist[a] + dist[v] -1$
$0 \leq -1$

위와 같은 음수 사이클이 존재 할 때 모든 간선에 대해 완화가 실패하면 위 부등식이 성립해야만 한다. 그러나 식에 모순이 있으므로 어느 간선 하나에서는 완화가 발생하게 된다.

구현 1

const V = 8, E = 14;
const INF = 987654321;
const g = Array.from(Array(V + 1), () => Array());

const data = [
    [1, 2, 8],
    [1, 3, 9],
    [1, 5, 11],
    [2, 4, 10],
    [3, 2, -15],
    [3, 4, 1],
    [3, 5, 3],
    [4, 8, 2],
    [5, 6, 8],
    [5, 7, 8],
    [6, 7, -7],
    [7, 3, 12],
    [7, 8, 5],
    [8, 6, 4]
];

for (let i = 0; i < data.length; i += 1) {
    const [from, to, weight] = data[i];
    g[from].push([to, weight]);
}

const BellmanFord = (graph, begin) => {
    const dist = Array(V + 1).fill(INF);
    let update;

    dist[begin] = 0;
    // 정점 순회
    for (let iter = 1; iter <= V; iter += 1) {
        update = false;
        // 간선들을 순회
        for (let curr = 1; curr <= V; curr += 1) {
            for (let [next, weight] of graph[curr]) {
                // 한 번이라도 방문된 노드면서 완화 가능하면
                if (dist[curr] !== INF && dist[next] > dist[curr] + weight) {
                    dist[next] = dist[curr] + weight;
                    update = true;
                }
            }
        }
        if (!update) break;
    }
    // 음수 사이클이 존재하는 경우
    if (update) {
        console.log('Negative cycle exist!');
        return;
    }
};

가장 바깥은 for문은 $V$ 번 순회하면서 모든 노드를 방문하고 내부의 두 개의 for문은 모든 간선을 순회한다. 만약 순회도중 해당 노드에 이르는 dist의 값이 기존의 도달하는 최단 경로의 값보다 작다면 교체해주고 교체했다는 것을 표시해준다. 만약 모든 간선에 대해 완화가 실패한다면 바로 종료하고 $V$ 번째 순회에서 완화가 성공한다면 음수 사이클이 존재한다는 것이므로 이를 알려주고 종료한다.

구현 2

const V = 8, E = 14;
const INF = 987654321;
const g = [
    [1, 2, 8],
    [1, 3, 9],
    [1, 5, 11],
    [2, 4, 10],
    [3, 2, -15],
    [3, 4, 1],
    [3, 5, 3],
    [4, 8, 2],
    [5, 6, 8],
    [5, 7, 8],
    [6, 7, -7],
    [7, 3, 12],
    [7, 8, 5],
    [8, 6, 4]
];

const BellmanFord2 = (graph, begin) => {
    const dist = Array(V + 1).fill(INF);
    dist[begin] = 0;

    for (let i = 1; i <= V; i += 1) {
        for (let j = 0; j < graph.length; j += 1) {
            const [from, to, weight] = graph[j];
            // 한 번이라도 방문된 노드면서 완화 가능하면
            if (dist[from] !== INF && dist[to] > dist[from] + weight) {
                dist[to] = dist[from] + weight;
            }
        }
    }
    // 음수 사이클이 존재하는 경우
    for (let k = 0; k < E; k += 1) {
        const [from, to, weight] = graph[k];
        if (dist[to] > dist[from] + weight) {
            console.log('Negative cycle exist!');
            return false;
        }
    }
    return true;
};

모양새만 조금 다를뿐 자세히 살펴보면 같은 첫 번째 구현과 동작 방식이 같다. 3중 for문을 쓰느냐 간선에 대한 탐색 부분을 바깥으로 따로 빼느냐의 차이점 정도가 있다.

시간 복잡도

$V$ 번 순회하는 for문과 간선들을 탐색하는 내부의 두번의 for문으로 전체 시간복잡도는 $O(VE)$ 가 된다.

$O(VE)$

결과

백준 웜홀문제에 대한 결과이다. JS로 풀다가 수십번 틀렸는데 원인을 파악하지 못하고 C++로 풀다가 보니 JS에서 dist의 값을 초기화할 때 Infinity를 사용해서 계속 틀렸던 것이다. 적당히 큰 값을 이용해야 값이 변동 되었을 때 비교할 수 있는데 그렇지 못해서 계속 틀렸던 것이다. 이후 Infinity에서 적당히 큰 상수값으로 변경하여 문제를 해결했다.

참조(Refernces)

문병로, 쉽게 배우는 알고리즘: 관계 중심의 사고법, (한빛 아카데미, 2018).
구종만, 알고리즘 문제 해결 전략, (인사이트, 2012).
“벨먼-포드 알고리즘”, Wikipedia, https://ko.wikipedia.org/wiki/%EB%B2%A8%EB%A8%BC-%ED%8F%AC%EB%93%9C_%EC%95%8C%EA%B3%A0%EB%A6%AC%EC%A6%98.
